    日本五轴高精度车铣复合中心 现已进入安装调试阶段...

    [ Tims:2014-10-28 | Browse:2535 ]

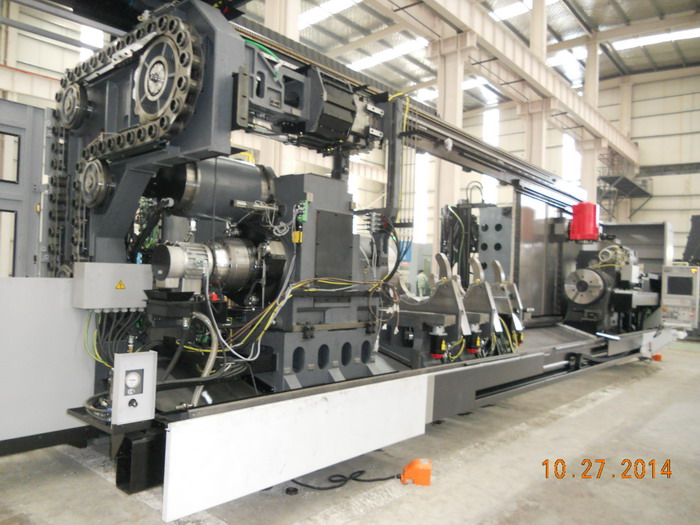

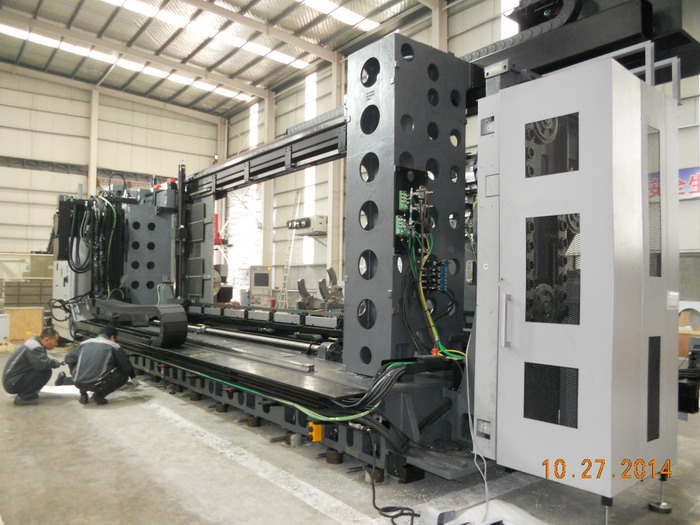

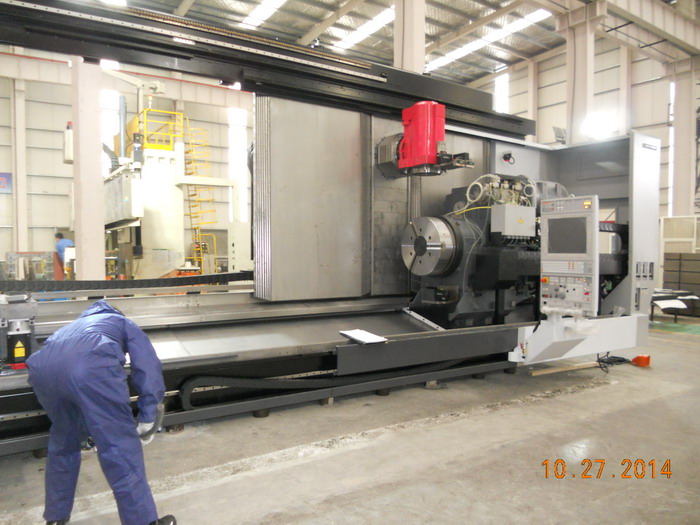

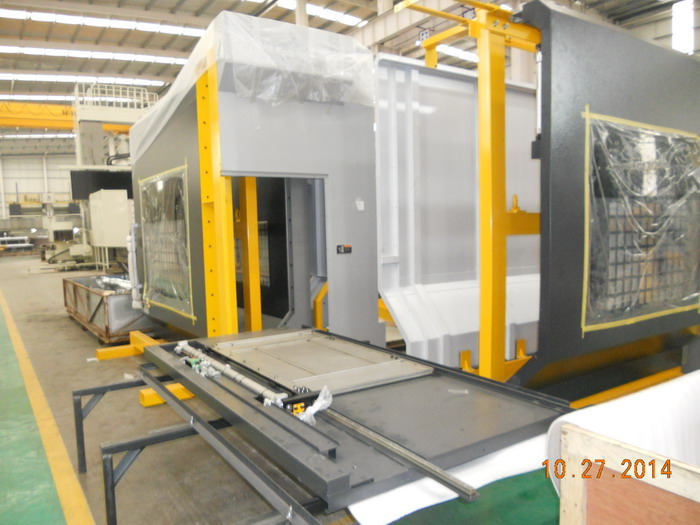

    2014年8月底我公司从日本订购的“五轴高精度车铣复合中心”

    NT6600 DCG 现已进入安装调试阶段...






    NT6600 DCG是一台高精度、高效率复合加工机床,特別适合加工长型/大直径的工件。


    主要用于石油、天然气、工程机械、船舶和印刷行业的加工机械。

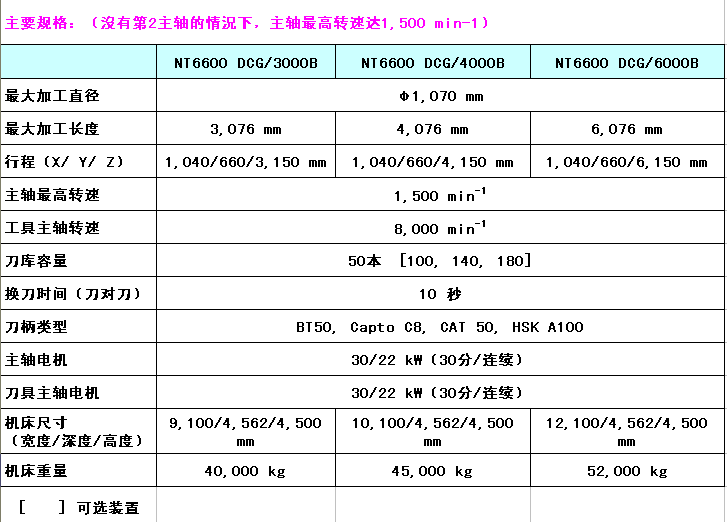

    NT6600 DCG继承了NT系列的优点,其最大车削长度有6,076mm、最大车削直径则达φ1,070,在NT同系列中尤其适合加工大型工件。在同等尺寸的多轴车削中心中,其660mm的Y轴行程是同级中最大的。Z轴的快进速度和刀具交换时间 (刀对刀) 表现的比一般传统机床更卓越,在同级别的机床中实现最快的加工速度。还有多项配置供长型工件用,如长型镗刀柄和多达3个中心托架可供选择。此外,可根据不同的工件来挑选合适的配置,包括三种最大加工长度(3,076 mm、4,076 mm、6,076mm)、两种最高主轴转速、是否设有第2主轴等12项选配。







    势:


    继承NT系列卓越的机械结构


    采用DCG® 来驱动Y轴和Z轴。通过两个均等安置的滚珠丝杠推压移动构件重心,从根本上 抑制了高速高精度加工的主要阻碍因素──震动,从而提高加工精度、缩短加工时间和延 长刀具寿命。Y轴则採用ORC™的八角型滑枕结构来消除热变形,就算在高速移动下导致滑动面发热也能确保卓越的直线度。DDM™让动力无须经过齿轮而直接传送到旋转轴B,大幅提高传动效率和实现零背隙,最终达致高速、高精度。


    可加工大型工件


    6,076mm的最大加工长度、φ1,070 mm的最大加工直径和660mm的Y轴行程,全是同级中最大的。以往的NT系列中,最大加工长度和加工直径仅有1,800mm和φ920mm。不过,随著NT6600 DCG的推出,该系列也可加工航空、石油天然气等行业的大型工件。


    在同级中拥有最快的加工速度


    快进速度已获提升,而快进速度达32000mm/min的Z轴更成为同级中最快的。以往ATC(自动换刀装置)有一个问题:当主轴移近ATC的时候,长型机床往往因为主轴的位置而花费不少时间在交换刀具上。NT6600 DCG则採用新型ATC在主轴行程上,大幅缩短刀具交换时间。只需10秒不到的时间就能从主轴上任何位置换刀,在长型加工机床中是最快的。


    大型工件的最佳选择


    适合用作长型工件的内径加工。最大加工长度达1,270mm,在同级中是最长的。多达3个中心架供选择,以控制加工长型工件时所产生的震动。Z轴和X轴的中心架均由伺服电动机驱动,可经人手或指令来移动,大幅缩短了固定中心架的安装时间。一般的情况下,夹紧工件或由第1主轴移动工件到第2主轴都需要人力或吊车协助才可。但是,通过NT6600 DCG的第2主轴同步控制的中心架可省却吊车或人力的协助,大幅减少调整时间。
